產品簡介

作為市場上智能化程度最高，具備手動電動一體化、可配備無線超大平板探測器、功能更全面、操作高效便捷的落地立柱式DR系統，聯影uDR 596i可以為客戶提供更優秀的臨床使用體驗。

1 產品概述

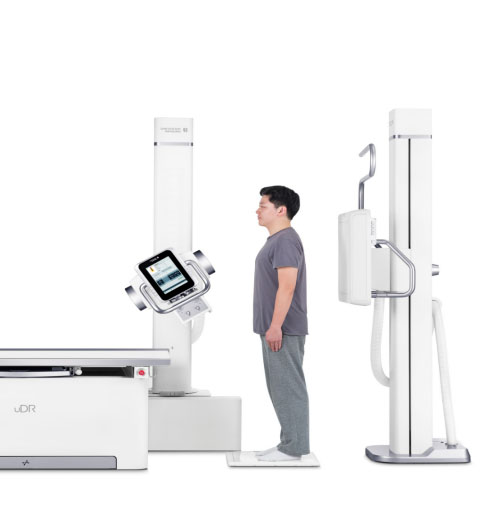

uDR 596i 數字化醫用線攝影系統（以下簡稱DR系統）采用落地導軌式球管組件機架結構、落地式胸片架以及落地式攝影床構成。該系統由高壓發生器、X射線管組件、限束器、落地導軌式球管組件支撐裝置、控制臺、落地式胸片架、落地式攝影床、系統控制柜、高清無線平板探測器以及圖像采集系統組成。提供當今數字化醫用X射線攝影領域卓越的圖像質量和處理功能、方便的操作界面的全新數字化醫用X射線攝影系統。

uDR 596i數字化醫用X射線攝影系統充分考慮了醫院X射線攝影檢查的臨床需要，該產品功能全面，通用于幾乎所有的醫療場景，可以對人體全身各部位，如頭部、胸部、腹部、四肢、骨骼、軟組織進行攝影，尤其適用于病人流通量高的醫療機構作放射診斷用。

2 系統指標

2.1高壓發生器及球管組件

為了提供優質的X射線，確保高清成像，uDR 596i采用65kW的高性能高壓發生器及配套球管。該高壓發生器具有目前國際上最領先的嵌入式模塊化設計，并配有高頻逆變整流技術，可輸出高精度、高穩定性X射線，保證圖像質量均一高清，減少重復攝影，提高患者流通量。同時，配套球管陽極熱容量為300kHU，確保持久拍攝球管不過熱，在保證患者流通量的同時，有效保護球管的使用壽命。

2.2落地導軌式球管組件控制裝置

uDR 596i采用落地導軌式球管組件及支架控制裝置， 是市場上全自動化程度最高、同時還能滿足手動操作的落地立柱式DR，球管和胸片架的升降調節既可以手動控制，也可以通過電動按鍵來完成控制操作，讓日常拍攝操作更加便捷高效。

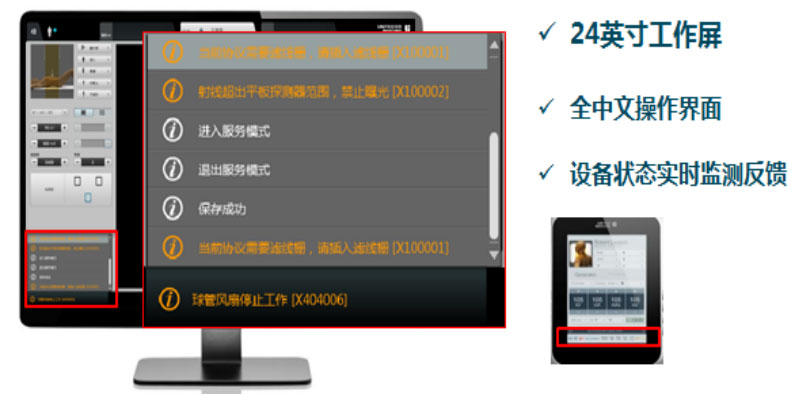

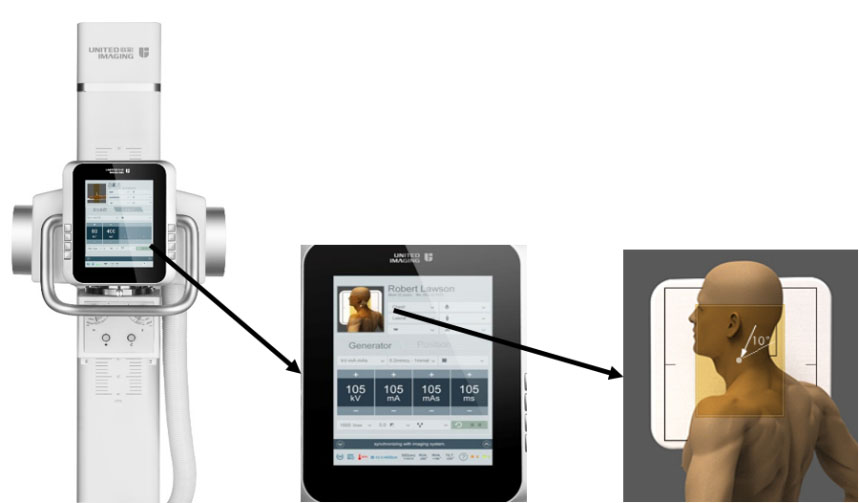

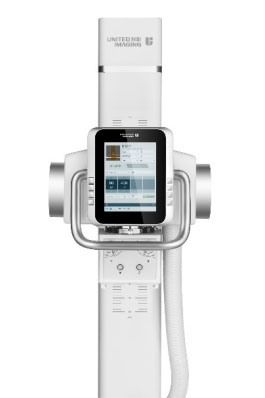

球管側搭載了多功能近臺觸摸控制系統（Touchscreen User Interface，TUI），相當于近臺工作站。通過該觸摸屏，可完成曝光參數調整、病人信息確認、拍攝部位核對/確認/修改、病人擺位引導圖示等操作，雙屏（采集工作站與近臺工作站）可實時同步更新，不僅可以有效提高操作人員與患者的溝通效率，可以大大縮短操作人員往返于操作間和拍攝間（進行確認或修改相關信息等操作）的距離和時間，增加了患者流通量。近臺觸控屏和采集工作站還可以實時監測并反饋設備狀態，讓設備問題或者由于操作不當導致的問題被更快發現，并被高效解決。

2.3無線數字平板探測器

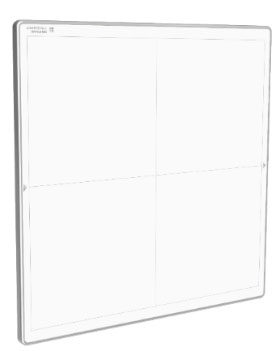

uDR 596i采用非拼接一體化的非晶硅數字平板探測器，所配備的無線平板探測器具有成像速度快、影像質量高的特點。

探測器具有以下特點：

無線平板探測器：

(1) 成像面積17英寸×17英寸，由非拼接一體化整板探測器組成，具備可移動性，可滿足不同臨床拍片需要；

(2) 整塊平板由3072×3072個像素組成，每個像素僅僅為139微米，分辨率高達3.6lp/mm，100%填充率，均為業內的最高規格；

(3) 無線移動式平板探測器能更好地適應各種臨床拍攝需求，如擔架床攝影或負重位攝影等，擺位操作更加方便，在后期使用中不必考慮平板探測器電纜繞行問題、更避免了后期更換電纜的維護成本；

(4) 使用超級電容技術，支持在線充電，使用壽命更長，充電效率更高，使用更加方便。

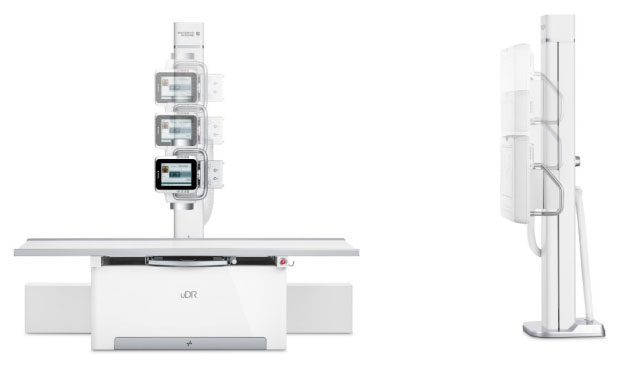

2.4 雙向跟蹤隨動

落地式胸片架支持無線數字平板探測器完成數字化X射線攝影檢查，由運動控制系統、可拆卸移動式濾線柵、電離室自動曝光控制系統組成。與球管組件可在立臥位拍攝時實現跟蹤隨動，自動對中，跟隨運動，讓拍攝擺位更加便捷、快速。

根據醫院的實際應用情況不同，系統提供了多種不同的設備安裝方式，可以完成從立位SID=60cm到立位SID=300cm的大范圍自動對中與跟蹤隨動功能，跟蹤隨動的垂直范圍最大可達150cm。



2.5 固定式攝影床

固定式攝影床可以承受高達200Kg的患者，配合落地導軌式球管組件控制裝置可完成臥位X射線攝影的所有臨床應用。由于采用水平全方向運動和直線運動雙控制系統，可以讓醫生自由完成攝影床床面水平全方向浮動、獨立縱向直線運動和獨立橫向直線運動，使醫生可以自由的根據患者與房間情況輕松完成患者臥位攝影檢查的臨床需求。同時，球管和探測器在臥位方向的雙向跟蹤隨動功能， 極大簡化了設備的擺位，滿足臨床大規模、高流通量的檢查。

2.6 遠程控制系統

布置在操作室內的遠程控制系統滿足醫生在操作室和控制室均可以完成臨床最常用的設備控制。

遠程控制系統可以完成遠程開關機控制、系統狀態顯示功能，用最可靠穩定的設計保障了設備最靈活的操作。對于具備了垂直方向電動以及對中與跟蹤功能的DR系統，遠程控制系統還可以控制設備完成垂直運動、自動對中，有效的降低了醫生的工作強度，增加了患者攝影流通量。

2.7 圖像采集系統

基于WIN7操作系統的醫療領域和工業領域?qū)Ｓ脠D像采集與處理工作站在科技含量、穩定性和工作效率方面均代表了業內最高水平。圖像采集與處理工作站采用了低能耗的CPU，內存高達8GB，存儲硬盤1TB，既滿足了醫療活動對高性能的要求，也滿足了對大數據量的需求。

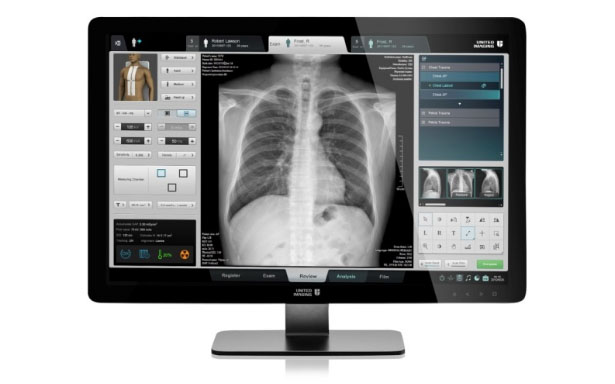

配合臨床工作對圖像診斷要求的提高，uDR 596i數字化醫用X射線攝影系統全系列配備24英寸醫療專用IPS彩色液晶顯示器，具有業內最大的成像面積、顯示亮度與對比度，根據不同醫院的實際需求，還可以選配醫療專用灰階圖像顯示器，組成雙屏圖像采集與顯示系統，幫助醫生在攝影檢查的同時，完成從圖像采集、圖像瀏覽、圖像確認到圖像打印的全過程，全面幫助醫生完成臨床診斷工作。

3 臨床應用方案及圖像處理技術

3.1低劑量綜合控制方案

在影像獲取與傳輸流程中，每個環節均采用了目前國際上領先的輻射劑量控制方案。高性能高壓發生器、球管和探測器，即保證了影像鏈核心環節匹配和兼容，還可以提供高質量的X射線；僅為0.5mm鋁當量的胸片盒前面板和0.7mm鋁當量的攝影床面板均為業內的最高水平，保證了射線的低損傳輸；全面的輻射劑量監控方案，使醫生和患者可以隨時了解該患者每一次檢查所受到的輻射劑量；基于頻率分析的低劑量控制圖像處理技術，提取符合噪聲頻率特點的圖像特征并進行圖像優化，實現了在滿足醫生臨床需求下的最低輻射劑量。

3.2 圖像處理功能

功能強大的圖像采集與處理工作站提供了從圖像采集到圖像輸出的完整功能：

患者管理功能：系統啟動后，用戶可在此界面進行患者管理；支持患者和檢查的新建、修改和刪除。

圖像瀏覽及處理功能：可對圖像進行瀏覽和后處理，包括預覽，縮放、窗寬/窗位調整、標注、反色、翻轉、旋轉、輸入文本、長度測量及校正、裁剪、選擇感興趣區域及角度測量。

DICOM相關功能：Worklist、MPPS、圖像的發送和打??；滿足DICOM3.0標準要求。

用戶可以進行曝光劑量調整、高壓參數調整、曝光等操作。
